L'installation comporte :

• un capteur solaire de 17 m², sur lequel la neige ne tient pas.
• une chaudière gaz commune de 28 kW
• 2 modules hydrauliques raccordés à la chaudière. Le premier module (PSDAI) comporte 2 ballons de stochage d'eau chaude sanitaire de 250 litres. Le deuxième module (PRECI) n'a qu'un seul ballon de stockage d'eau chaude sanitaire (ECS) de 250 litres
• 4 zones chauffées indépendamment par des planchers chauffants.

Les deux modules sont connectés par l'intermédiaire d'un réseau eau chaude sanitaire équipé d'une pompe de bouclage.

La partie haute du schéma représente le module PSDAI

La partie basse du schéma représente le module PRECI

Une régulation numérique gère les différents modes de fonctionnement en fonction des températures mesurées en différents points des circuits.

Visualisation des différents modes de fonctionnement :

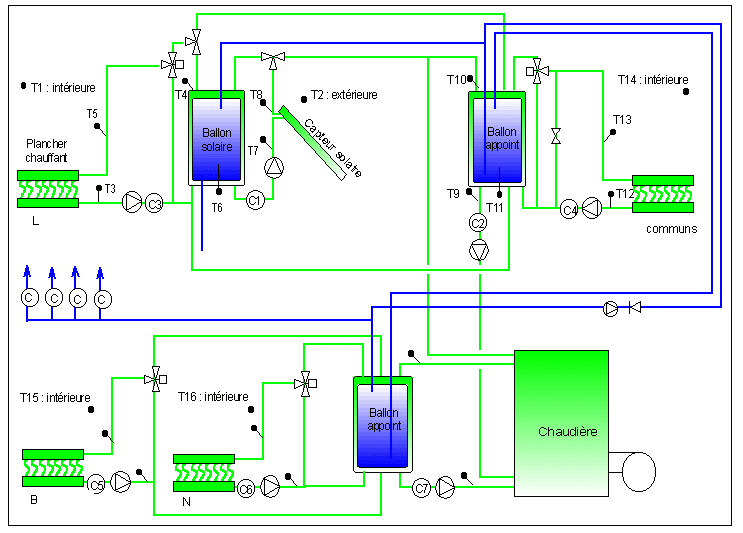

Schéma détaillé
