Le chauffage par Plancher Solaire Direct

( Cette page est extraite du site de l'AGEDEN )



Le chauffage par "Plancher Solaire Direct" (P.S.D.) est une technique de chauffage et de production d'eau chaude sanitaire, simple, économique, éprouvé et respectueuse de l'environnement.


Principe de fonctionnement

Un plancher solaire direct est constitué de 3 éléments :


    Des capteurs solaires (1) qui transforment la lumière en chaleur.
    De préférence, les capteurs doivent être orientés au Sud et leur inclinaison ne doit pas être inférieure à 45 %.

    Une dalle (2) dans laquelle circule le fluide caloporteur chauffé par les capteurs. La dalle sert simultanément à stocker la chaleur apportée par les capteurs et à la restituer de la même façon qu'un plancher chauffant classique basse température.

    Un groupe de transfert (3) qui gère le chauffage de la maison, la production d'eau chaude sanitaire (4) et éventuellement le chauffage d'une piscine en été.

Schéma d'une installation PSD
Schéma de principe du PSD

Le Plancher Solaire Direct (PSD) apporte tout le confort souhaitable : chauffage par rayonnement, excellente répartition de la chaleur, basse température du plancher (inférieur à 28oC en surface).

retour au début


Les Economies


En Rhône-Alpes, la surface de capteurs installés varie de 10 à 20 m2 suivant la surface habitable et les conditions climatiques.
Le plancher solaire direct peut couvrir de 30 à 60 % des besoins annuels de chauffage et d'eau chaude sanitaire.
Il permet donc de réaliser une économie de 40 à 60 % sur la facture de chauffage.

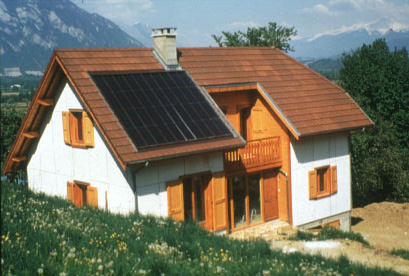

Un chauffage d'appoint est nécessaire pour assurer le complément.		 Installation PSD, maison Genas en Isère
Maison chauffée par PSD (Chapareillan, Isère)
(photo AGEDEN)


retour au début


Le Chauffage d'Appoint


De la chaudière au poêle à bois, tous les procédés et toutes les sources d'énergies peuvent être envisagés.
La configuration de la maison, le mode de vie et l'investissement constituent les éléments qui déterminent le choix du chauffage d'appoint. Celui-ci peut être soit

Dans le cas d'un appoint intégré, un module de transfert gère le couplage bi-énergie par une régulation à microprocesseur.

retour au début


L'Investissement

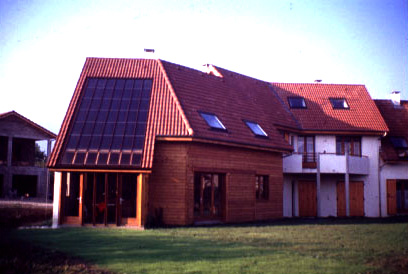

maison Letz, St Martin d'Hères, 38
Maison équipée d'un PSD (St Martin d'Hères, Isère)
(photo AGEDEN)
    Le prix d'un plancher solaire direct est à peu près équivalent à celui d'un chauffage central classique par plancher chauffant : 50 à 70 000 Francs pour une maison individuelle de 100 à 150 m2, non compris le chauffage d'appoint.

    Un soutien financier peut, sous certaines conditions, être accordé par la Région Rhône-Alpes dans le cadre de son programme de développement du Plancher Solaire Direct, ainsi que par l'Agence de l'Environnement et de la Maîtrise de l'Energie. Certains départements et certaines communes donnent également des subventions complémentaires.

Source texte : Rhônalpénergie "Le chauffage, par plancher solaire direct"
